磁翻柱液位計

基本信息/磁翻柱液位計磁翻柱液位計是以磁性浮子驅動雙色磁翻柱指示液位，可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測?？梢宰龅礁呙芊?、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量,具有可靠的安全性,它彌補了玻璃板(管)液位計指示不清晰、易破碎的不足，不受高、低溫度劇變的影

在線預約

產品詳情PRODUCT DETAILS

磁翻柱液位計是金屬管結構，帶有標尺，磁性翻板或磁浮子指示液位、界面，并可安裝液位變送器，液位開關，適用于開放或封閉壓力容器內的液位或界面測量的液位計。根據用戶需要，磁翻板液位計可以安裝4-20ma遠傳信號輸出變送器，開關信號傳送器，數字液位顯示器。高溫、高壓、低密度特殊浮子的設計，鈦材，316l，ptfe襯里等防腐材料選用，x-射線探傷檢測，可以保證產品適用于任何現場需求。

磁翻柱液位計工作原理：

1、基本型根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。 2、電遠傳在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。 3、上下限開關輸出在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

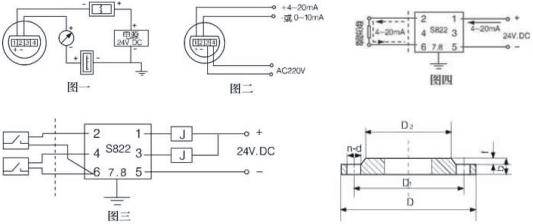

系統構成及接線 1、上下限開關輸出由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。 2、電遠傳由測量單元和變送單元兩部分組成。 3、本安防爆 a 帶本安防爆，上、下限開關輸出型防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三) b 帶本安防爆遠傳型適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。(圖四) c 使用注意事項 ①變送器外殼設有外接地，用戶使用時必須可靠接地。 ②安全柵的使用應遵守有關使用說明內容。 ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。

技術參數：

報警觸點	常開、常閉；220Va.c/A(阻性)、24VDC 0.5A
型號	XT-UHZ基本型
測量范圍	300-16000mm
介質溫度	≤380℃
工作壓力	1.0 1.6 2.5MPa
被測介質密度	≥0.5g/cm³
指示誤差	±10mm
法蘭標準	HG20592-20635-97其他法蘭標準請用戶在訂貨時注明
接液材質	1Cr18Ni9Ti、304、316L、襯F46 等
界位比重差	≥0.15g/cm³
型號	XT-UHZ變送器型
測量范圍	0-6000mm
測量精度	±10mm
介質粘度	≤0.4Pa.s(對粘度大或低溫易結晶介質要選用夾套型)
介質密度	≥0.5g/cm³
工作壓力	1.0 1.6 2.5MPa
工作溫度	80℃ 120℃ 200℃
法蘭標準	HG20592-20635-97其他法蘭標準請用戶在訂貨時注明
輸出信號	4-20ma兩線制
電源電壓	DC24V
防爆等級	Exid II CT6
防護等級	IP65

磁翻柱液位計選型:

型號	代碼							說明
XT-UHZ-	□	□	□	□	□	□	□	說明

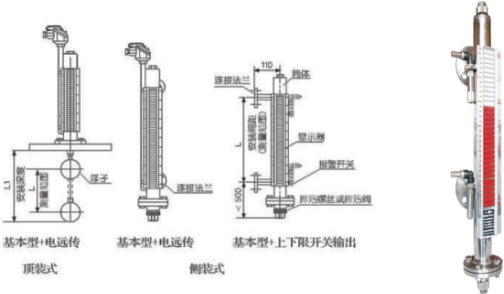

安裝方式	C D							側裝時頂裝時
主體材質		1 2 3						PP（僅適用于公稱壓力為0.6MPa時） 1Cr18Ni9Ti 其它
公稱壓力			1 2 3 4					0.6MPa 1.6MPa 2.5MPa 4.0MPa
型式				1 2 3 4 5				基本型上下限開關輸出型電遠傳型（0～10mA輸出，220V AC）電遠傳型（4～20mA輸出，24V DC）本安防暴電遠傳型（4～20mA輸出，24V DC）
安裝間距					L			測量范轉
安裝深度						L1		頂裝式、0～3000mm任選
介質密度							ρ	g/cm3
