當前位置:首頁>>產品中心>>電磁流量計

硫酸流量計

硫酸流量計基于法拉第電磁感應定律,通過測量導電流體在磁場中的感應電動勢來推算流體流量。勵磁磁場、感應電動勢采集電極、信號運算放大電路以及模數轉換器都容易受到工作現場的電場和磁場輻射耦合,因此電磁耦合是流量測量中*主要的干擾方式; 其次被測液體的電化學反應和泥漿干擾是流量測量的另一噪聲來

在線預約
產品詳情PRODUCT DETAILS

    硫酸流量計基于法拉第電磁感應定律,通過測量導電流體在磁場中的感應電動勢來推算流體流量。勵磁磁場、感應電動勢采集電極、信號運算放大電路以及模數轉換器都容易受到工作現場的電場和磁場輻射耦合,因此電磁耦合是流量測量中*主要的干擾方式; 其次被測液體的電化學反應和泥漿干擾是流量測量的另一噪聲來源。

特點:
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響;
2、測量管內無阻礙流動部件,無壓損,直管段要求較低;
3、系列公稱通徑DN6~DN3000。傳感器襯里和電極材料有多種選擇;
4、轉換器采用新穎勵磁方式,功耗低、零點穩定、精確度高。流量范圍度可達1500:1;
5、轉換器可與傳感器組成一體型或分離型;
6、轉換器采用16位高性能微處理器,2x16LCD顯示,參數設定方便,編程可靠;
7、電磁流量計為雙向測量系統,內裝三個積算器:正向總量、反向總量及差值總量;可顯示.莊、反流量,并具有多種輸出:電流、脈沖、數字通訊、HART;
8、轉換器采用表面安裝技術(SMT),具有自檢和自診斷功能;

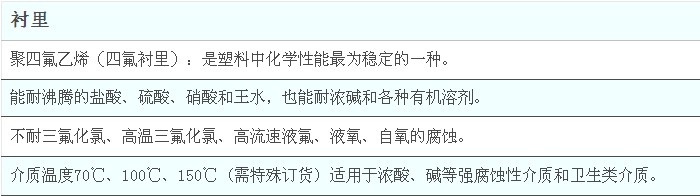

襯里選擇:

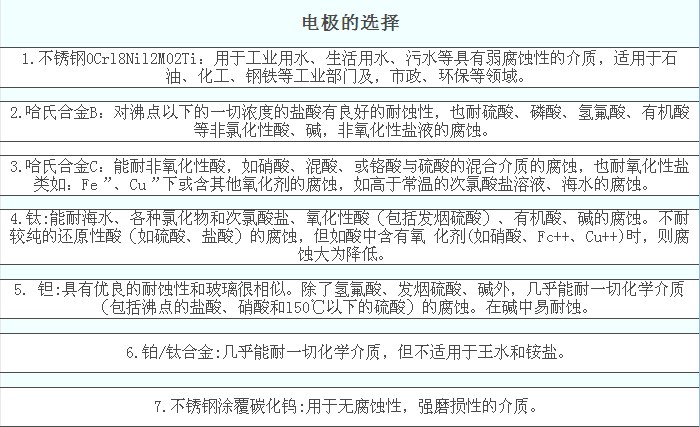

電極選擇:

硫酸流量計工作原理:
電磁流量計的測量原理是基于法拉第電磁感應定律(如下圖):導電液體在磁場中作切割磁力線運動時,導體中產生感應電勢;


         測量流量時,導電性液體以速度V流過垂直于流動方向的磁場,導電性液體的流動感應出一個與平均流速成正比的電壓,其感應電壓信號通過二個或二個以上與液體 直接接觸的電極撿出,并通過電纜送至轉換器通過智能化處理,然后LCD顯示或轉換成標準信號4~20ma和0-1khz輸出。
  量程范圍確認
        一般工業用電磁流量計被測介質流速以2~4m/s為宜,在特殊情況下,*低流速應不小于0.2m/s,*高應不大于8m/s。若介質中含有固體顆粒,常用流速應小于3m/s,防止襯里和電極的過分磨擦;對于粘滯流體,流速可選擇大于2m/s,較大的流速有助于自動消除電極上附著的粘滯物的作用,有利于提高測量精度。
       在量程Q已確定的條件下,即可根據上述流速V的范圍決定流量計口徑D大小,其值由下式計算:
                                               Q=πD2V/4
                          Q:流量(㎡/h)  D:管道內徑   V:流速(m/h)

      電磁流量計的量程Q應大于預計的*大流量值,而正常的流量值以稍大于流量計滿量程刻度的50%為宜。

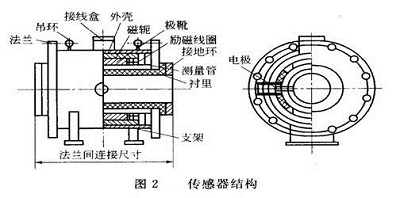

XT-LDE系列硫酸流量計的結構:

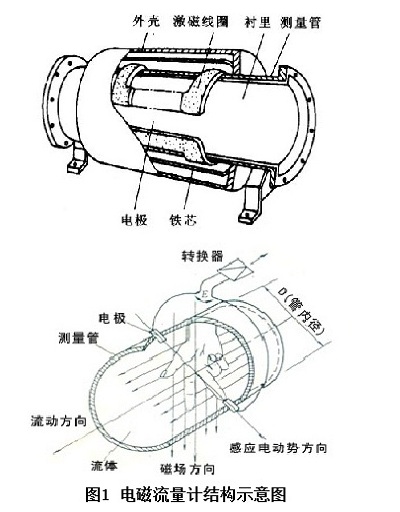

一臺完整的電磁流量計通常由六大部分組成(見圖1):
1、磁路系統:
用于產生磁場,通常有直流或交流磁場之分。一般電磁流量計都選擇50HZ工頻電源激勵產生的交變磁場。
2、測量導管:
其作用是讓被測液體通過。為了使磁力線通過測量導管時磁通量被分流或短路,測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成,可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
3、電極:
用于引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成,且被要求與襯里齊平,以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向,以防止沉淀物堆積在其上面而影響測量精度。
4、外殼:
一般由鐵磁材料制成,是分配制度勵磁線圈的外罩,并隔離外磁場的干擾。
5、內襯:
在測量導管的內側及法蘭密封面上,有一層完整的電絕緣襯里。它直接接觸被測液體,其作用是增加測量導管的耐腐蝕性,防止感應電勢被金屬測量導管管壁短路。襯里材料一般為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
6、轉換器:
由液體流動產生的感應電勢信號十分微弱,受各種干擾因素的影響很大,轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。


主要技術參數:


執行標準

JB/T 9248—1999

公稱通徑

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

*高流速

15m/s

精確度

DNl5~DN600

示值的:±0.35%(流速≥1m/s);±3mm/s(流速<0.99m/s)

DN700—DN3000

示值的±0.53%(流速≥0.83m/S);±4mm/s(流速<0.83m/S)

流體電導率

≥5uS/cm

公稱壓力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5~DN150

DNl5~DN600

DN200~DN1000

DN700~DN3000

特殊訂貨

環境溫度

傳感器

—25℃—十60℃

轉換器及一體型

—10℃—十60℃

襯里材料

聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA

*高流體溫度

—體型

70℃

分離型

聚氯丁橡膠襯里

80℃;120℃(訂貨時注明)

聚氨酯襯里

80℃

聚四氟乙烯襯里

100℃;150℃(訂貨時注明)

聚全氟乙丙烯(F46)

加網PFA

信號電極和接地電極材料

不銹鋼0Crl38Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑/銥合金、不銹鋼涂覆碳化鎢

電極刮刀機構

DN300—DN3000

連接法蘭材料

碳鋼

接地法蘭材料

不銹鋼1Crl8Ni9Ti

進口保護法蘭材料

DN65—DNl50

不銹鋼1Crl8Ni9Ti

DN200~DNl600

碳鋼十不銹鋼1Crl8Ni9Ti

外殼防護

DNl5~DN3000分離型橡膠或聚氨酯襯里傳感器

IP65或IP68

其他傳感器、——體型流量計和分離型轉換器

IP65

間距(分離型)

轉換器距離傳感器一般不超過100m

XT-LDE系列硫酸流量計流量范圍:

口徑mm

流量范圍m3/h

口徑mm

流量范圍m3/h

φ15

0.061~6.361

φ450

57.231~5722.651

φ20

0.111~11.31

φ500

70.651~7065.001

φ25

0.181~17.661

φ600

101.741~10173.61

φ40

0.451~45.221

φ700

138.471~13847.41

φ50

0.711~70.651

φ800

180.861~18086.41

φ65

1.191~119.41

φ900

228.911~22890.61

φ80

1.811~180.861

φ1000

406.941~40694.41

φ100

2.831~282.601

φ1200

553.901~55389.61

φ150

6.361~635.851

φ1600

723.461~72345.61

φ200

11.31~1130.41

φ1800

915.621~91562.41

φ250

17.661~176.251

φ2000

1130.41~113040.001

φ300

25.431~2543.401

φ2200

1367.781~136778.41

φ350

34.621~3461.851

φ2400

1627.781~162777.61

φ400

45.221~4521.61

φ2600

1910.381~191037.61

硫酸流量計選型:

型號

口徑


XT-LDE

15~2600



代號

安裝形式


Y

一體式

F

分體式


代號

轉換器型號

ZA

圓形

ZB

方形


代號

輸出信號

I.4

4~20mA

f

頻率 1KHz

Rs

串行通訊(485)

C

控制輸出


 代號

防爆要求

 N

無防爆

EX

防爆(僅適用于分體式)


代號

介質溫度

T1

≤65℃

T2

≤120℃

T3

≤180℃(僅適用于分體式)


代號

內襯材質

NE

氯丁橡膠(≤65℃)

PTFE

聚四氟乙烯(≤189℃)

PVC

聚氯乙烯(≤70℃)


代號

電極材質

316L

不銹鋼

HC

哈氏合金C

HB

哈氏合金B(yǎng)

Ti

Ta
